利達FM6021常開防火門監控模塊接線

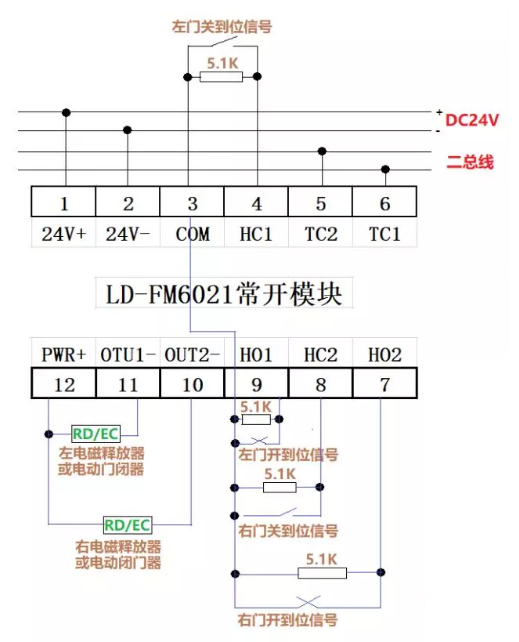

LD-FM6021常開模塊接線說明：

1、2接電源24V，有極性，1接正極、2接負極

5、6接信號線，無極性

11、12端子接左電磁釋放器或電動閉門器

9、3接左門開到位信號，遠端并接5.1KΩ電阻

4、3接左門關到位信號，遠端并接5.1KΩ電阻

12、10端子接右電磁釋放器或電動閉門器

7、3接右門開到位信號，遠端并接5.1KΩ電阻

8、3接右門關到位信號，遠端并接5.1KΩ電阻

可接雙門/單門，單位接標注為1的端子（12、11、9、4、3）；雙門時，右門比左門延時6秒啟動。


LD-FM6021常開模塊類型設置：

按編碼器“類型”鍵，選擇“E/L”來“讀/寫”；

“144”為雙門有輸出，默認值

“145”為單門有輸出

“146”為雙門無輸出

“147”為單位無輸出

匹配電阻和開到位信號檢測設置：

按編碼器“類型”鍵，選擇“7/9”來“讀/寫”；

“3”為檢測匹配電阻，檢測開到位信號，默認值

“0”為全部檢測

“1”為檢測匹配電阻，不檢測開到位信號

“2”為不檢測匹配電阻，檢測開到位信號
